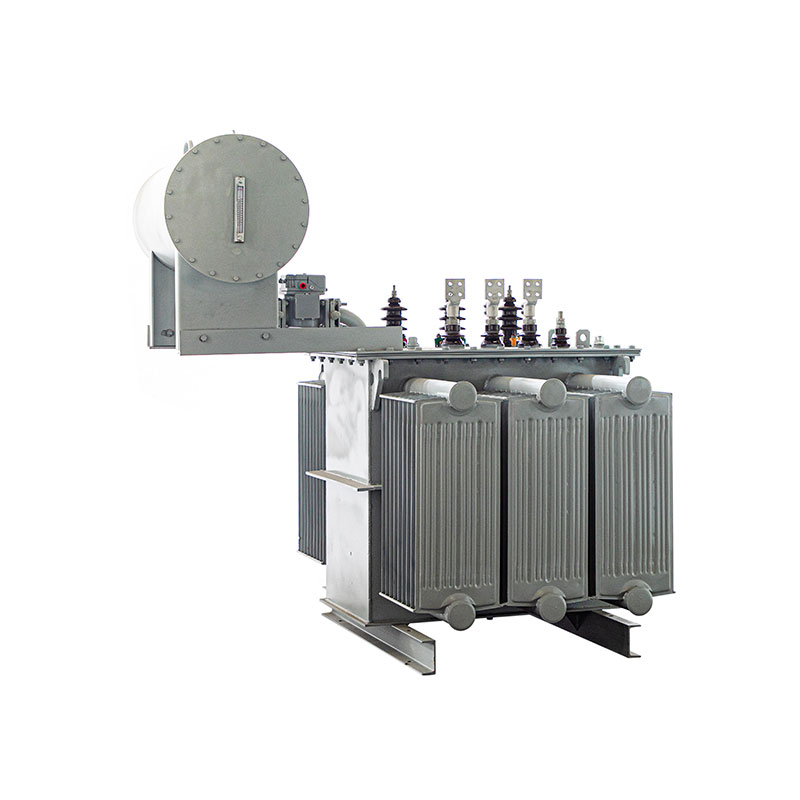

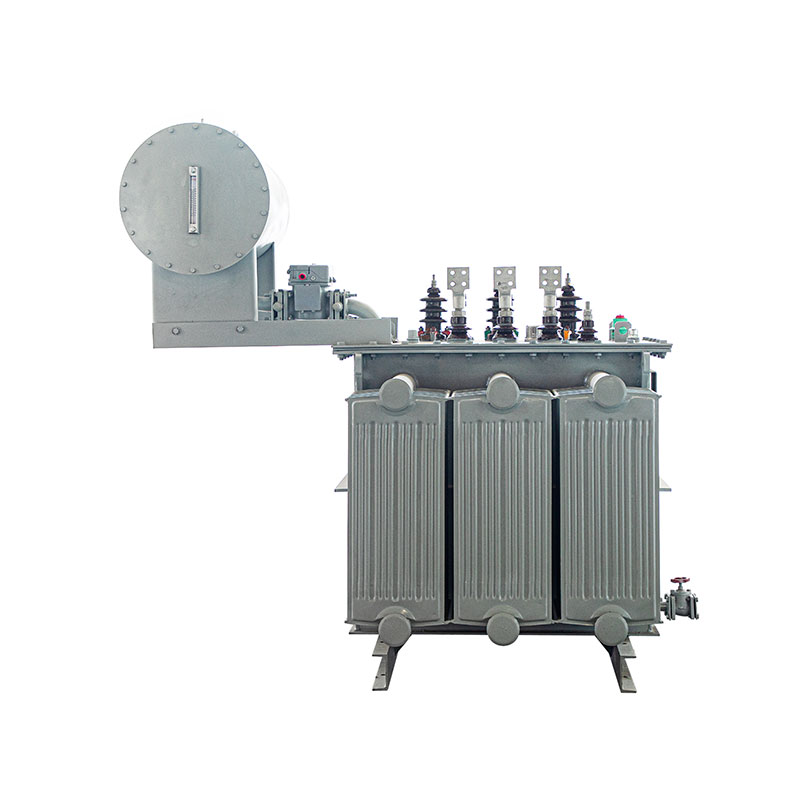

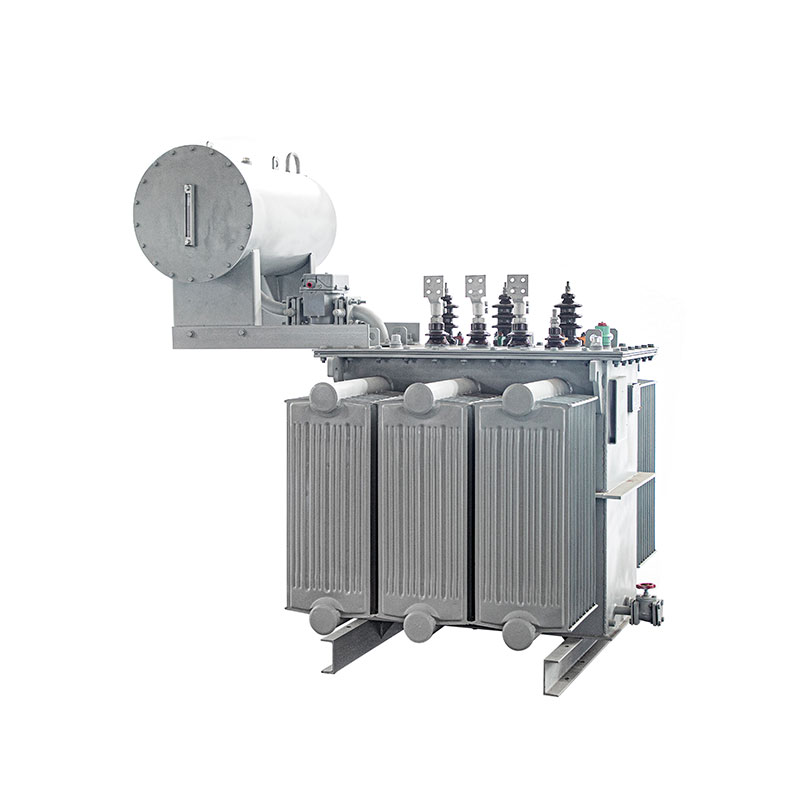

ترانسفورماتور برق 3 فاز غوطه ور در روغن

اگر به دنبال تامین کننده قابل اعتماد ترانسفورماتور برق نوع غوطه ور روغن 3 فاز هستید و می خواهید همکاری طولانی مدت داشته باشید، لطفاً TAILI را انتخاب کنید، زیرا ما تجربه غنی داریم و می توانیم محصولات پیشرفته را همراه با خدمات جامع ارائه دهیم.

مشخصات استاندارد

1. مشخصات قابل اجرا: IEC 60076 / IEEE

2. ظرفیت نامی: تا 3150 کیلو ولت آمپر

3. ولتاژ اولیه: تا 66 کیلو ولت

4. ولتاژ ثانویه: 0.4/6.3/10.5/35kV یا سفارشی

5، مواد سیم پیچ: مس / آلومینیوم

6. افزایش دما: 65 درجه سانتیگراد

7. روش خنک کننده: ONAN/ONAF

8. فرکانس: 50 هرتز / 60 هرتز

9. ولتاژ شیرها: ± 2x2.5٪ / ± 3x2.5٪ / ± 8x1.5٪ یا سفارشی

10.گروه برداری: Yd11 / YNd11 / Dyn11 / YN

ویدیو

لطفاً اطلاعات زیر را ارائه دهید و ما می توانیم خدمات بهتری ارائه دهیم.

تعمیر و نگهداری ترانسفورماتورهای قدرت سه فاز غوطه ور در روغن یک کار سیستماتیک است که هدف آن تضمین ایمن و قابل اعتماد است. و عملکرد موثر ترانسفورماتورها و افزایش عمر مفید آنها.

بازرسی و نظارت روزانه

1. بررسی سطح روغن

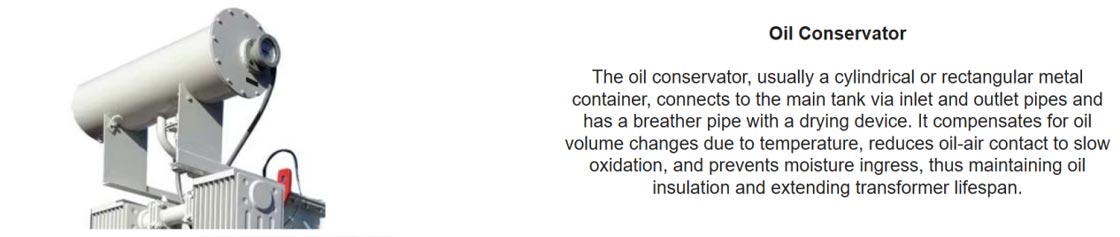

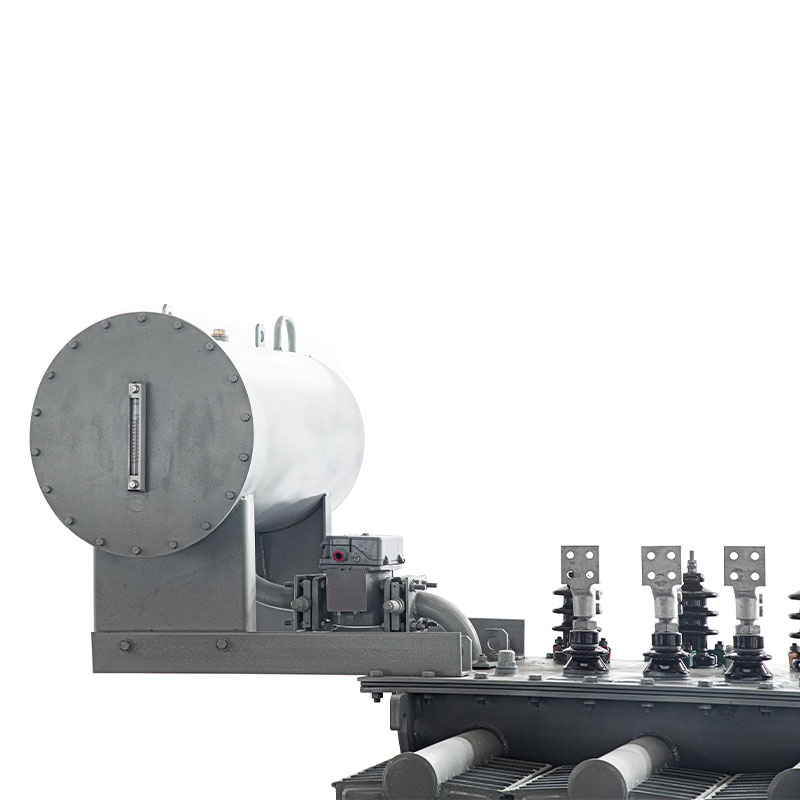

بررسی کنید که آیا سطح روغن بدنه ترانسفورماتور و مخزن روغن (مخزن روغن) در حد استاندارد است یا خیر محدوده مقیاس دما

ناهنجاری ها و نحوه برخورد:

سطح روغن اضافی: این ممکن است به دلیل خطاهای داخلی تولید گاز یا دمای بالای محیطی باشد که باعث روغن می شود گسترش بررسی کنید که آیا تنفس مسدود شده است و علت را بررسی کنید.

سطح روغن ناکافی: این ممکن است به دلیل نشت روغن یا خطاهای داخلی غیرعادی باشد. بلافاصله مکان یابی و نقطه نشتی را برطرف کنید و فوراً روغن عایق واجد شرایط را با همان مارک و مدل پر کنید.

2.  بازرسی دمای روغن

نشانگر دما را کنترل کنید و بررسی کنید که آیا دمای بالای روغن نرمال است (به طور کلی بیشتر از آن نیست 85 ℃)، و آن را با داده های عملیات تاریخی مقایسه کنید.

ناهنجاری ها و جابجایی: اگر دمای روغن به طور غیرعادی افزایش یابد، ممکن است به دلیل بار اضافی، دستگاه خنک کننده باشد. خرابی، گرمای بیش از حد داخلی (مانند تماس ضعیف هسته آهنی، سیم پیچ یا تعویض شیر) و غیره. علت باید بلافاصله شناسایی و رسیدگی شد.

3. بازرسی نشت روغن

تمام سطوح آب بندی، جوش ها، بوش ها، شیرها، رله های گاز و سایر قسمت های ترانسفورماتور را به دقت بررسی کنید. هرگونه اثری از نشت روغن

درمان: در صورت تشخیص نشتی، باید فوراً با آن برخورد کرد. نشتی جزئی را می توان با سفت کردن برطرف کرد پیچ و مهره ها نشت شدید روغن به قطع برق برای تعویض اجزای آب بندی یا جوشکاری نیاز دارد.

4. رنگ روغن عایق و شرایط

رنگ روغن را از طریق سنج سطح روغن مشاهده کنید.

معمولی: شفاف، زرد روشن.

غیر طبیعی: اگر رنگ تیره یا سیاه شود، ممکن است نشان دهنده خراب شدن روغن یا ایرادات داخلی مانند قوس یا قوس باشد. گرم شدن بیش از حد

5. بازرسی صدا (نویز).

محتوا: هنگامی که ترانسفورماتور به طور معمول کار می کند، صدای الکترومغناطیسی "وزوز" یکنواختی را منتشر می کند.

ناهنجاری ها و نحوه برخورد:

صدای افزایش یافته و یکنواخت: ممکن است نشان دهنده اضافه بار یا ولتاژ بیش از حد باشد.

صداهای ناهموار ترق یا ترکیدن: ترشحات موضعی یا خرابی عایق در داخل وجود دارد.

صدای ناهموار نویز: این ممکن است به دلیل شل بودن بست های هسته آهنی باشد.

اگر صداهای غیرعادی تشخیص داده شود، نظارت بیشتر باید انجام شود. در صورت لزوم برق قطع شود برای بازرسی خاموش است

6. بازرسی بوشینگ ها

بررسی کنید که آیا سطوح بوشینگ های فشار قوی و فشار ضعیف تمیز هستند یا خیر و به دنبال هرگونه ترک، آسیب یا آسیب بگردید. علائم ترشح

درمان: اگر سطوح کثیف هستند، باید تمیز شوند. در صورت وجود ترک یا ترشحات شدید، بوش ها باید تعویض شوند

7. بازرسی دستگاه تنفس (جذب رطوبت).

محتوا: رنگ ژل سیلیکا را بررسی کنید. سیلیکاژل خشک آبی است و در صورت اشباع شدن با رطوبت صورتی رنگ می شود.

روش کار: وقتی بیش از 2/3 سیلیکاژل صورتی شد، باید تعویض شود. اگر در فنجان روغن روغن وجود دارد، بررسی کنید که آیا سطح روغن طبیعی است یا خیر.

8. بازرسی سیستم خنک کننده

محتوا: برای ترانسفورماتورهای هوا خنک، بررسی کنید که آیا فن ها به طور عادی کار می کنند. برای روغن خنک / آب خنک ترانسفورماتورها، شرایط کار پمپ های روغن، پمپ های آب، فن ها و هرگونه نشتی در کولرها را بررسی کنید.

جابجایی: برای اطمینان از اتلاف مناسب گرما، هر گونه عیب را به سرعت برطرف کنید.

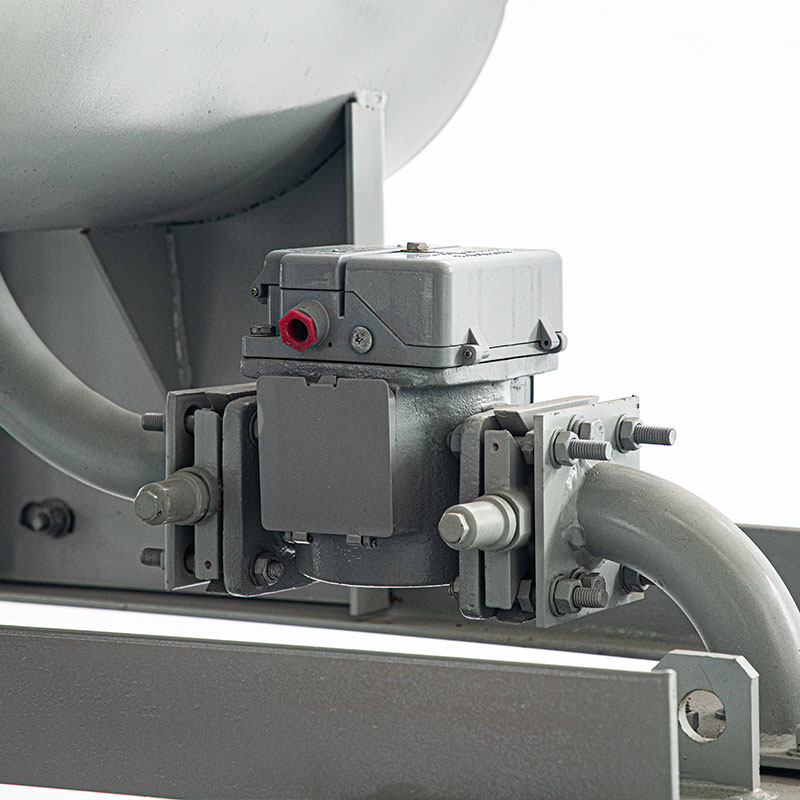

9. بازرسی رله گاز

بررسی کنید که آیا گاز در داخل رله انباشته شده است و آیا پنجره مشاهده روشن است یا خیر.

درمان: اگر مقدار کمی گاز وجود داشته باشد، باید ثبت شود و برای تجزیه و تحلیل نمونه برداری شود. اگر مقدار گاز بزرگ است، رله یک سیگنال یا تریپ صادر می کند و نیاز به رسیدگی فوری است.

10. بازرسی دستگاه زمین

بررسی کنید که محفظه و سیم اتصال زمین نقطه خنثی به طور ایمن وصل شده اند و زنگ زدگی ندارند.
