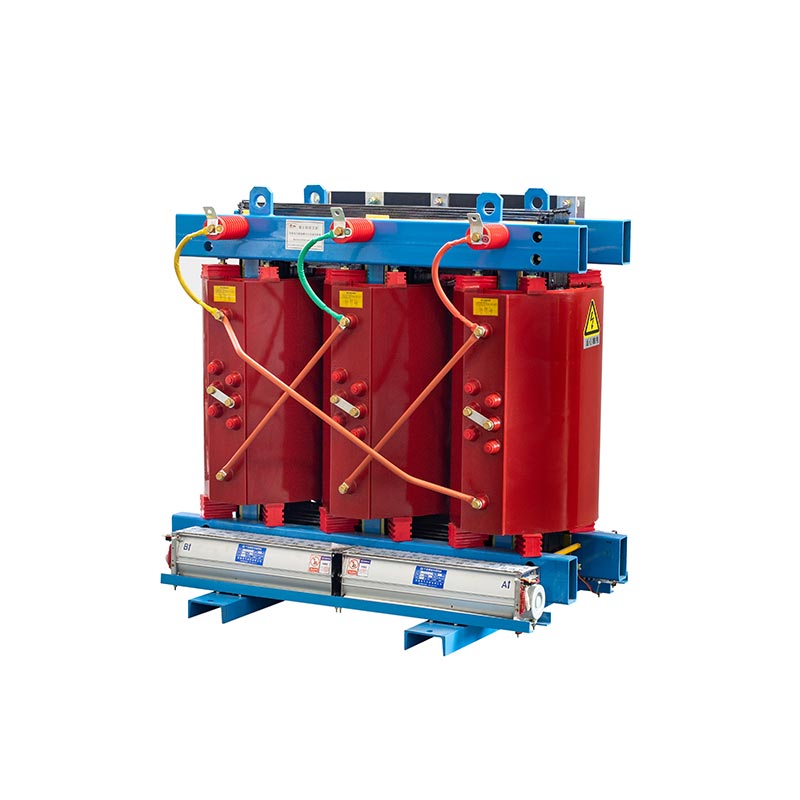

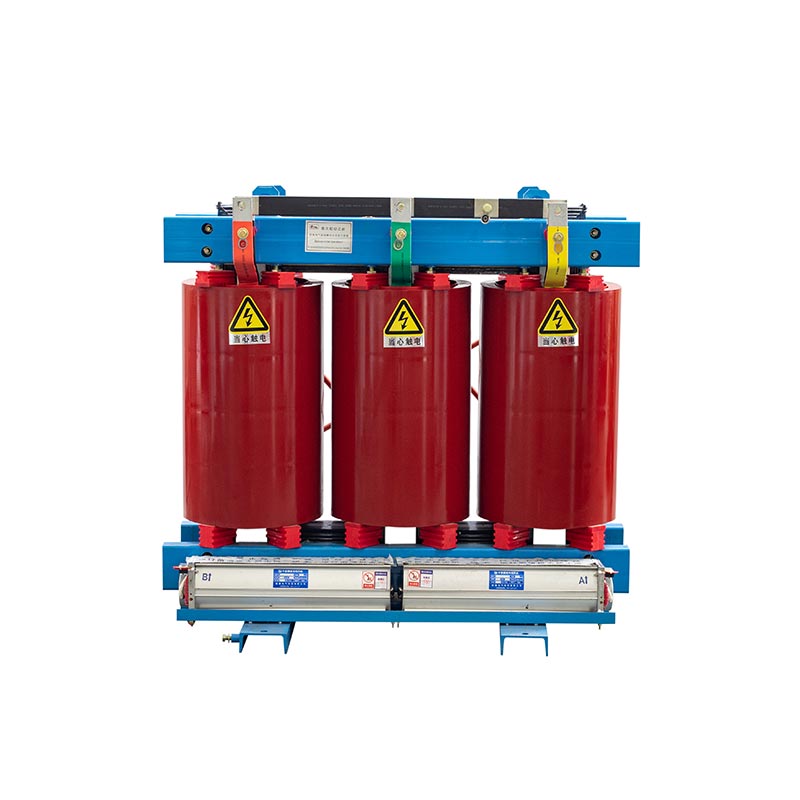

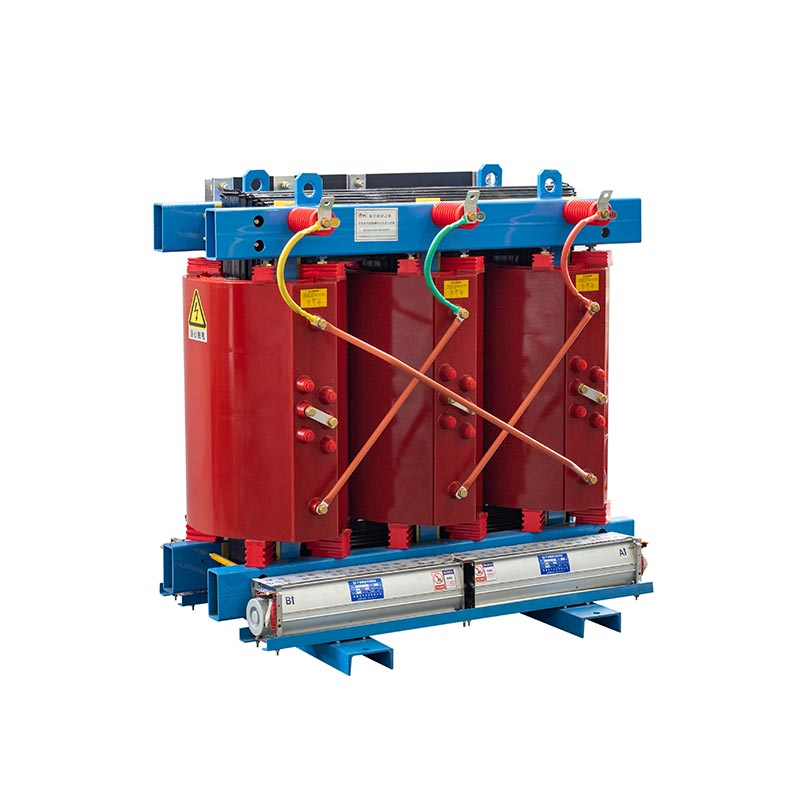

ترانسفورماتور توزیع نوع خشک ریخته گری رزین اپوکسی

ویژگی های اصلی

ترانسفورماتورهای توزیع نوع خشک ریخته گری رزین اپوکسی به دلیل ویژگی های ساختاری منحصر به فرد و مواد عایق عالی، دارای مزایای قابل توجه زیر هستند.
بدون روغن، ضد شعله، مقاوم در برابر آتش: فضای داخلی فاقد روغن عایق است. استفاده می کند مواد عایق جامد مانند رزین اپوکسی که اساساً خطرات آتش سوزی، انفجار و روغن را از بین می برد. نشتی
ایمنی محیط زیست: فاقد مواد سمی حتی اگر آسیب ببیند، آن را آلوده نمی کند محیط زیست
تعمیر و نگهداری ساده است: برخلاف ترانسفورماتورهای روغنی، نیازی به بررسی منظم نیست سطح و کیفیت روغن حجم کار تعمیر و نگهداری کم است.
نصب انعطاف پذیر: برای پایه نصب نیاز کمی دارد و قابل نصب است مرکز بار، در نتیجه تلفات خط را کاهش می دهد.

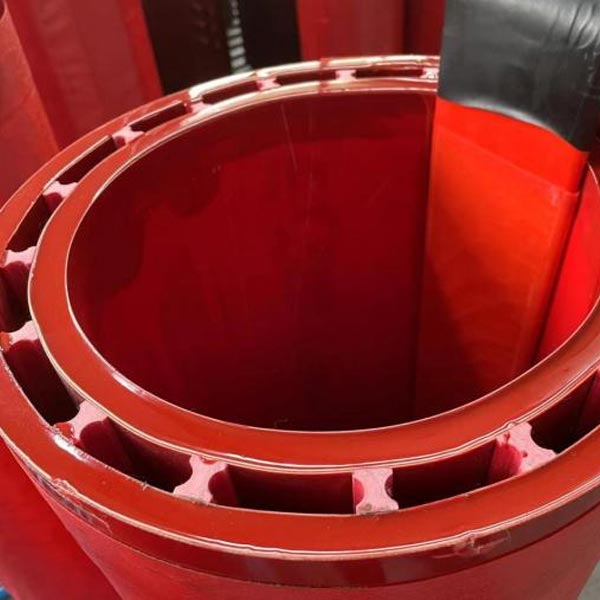

مقاوم در برابر رطوبت و آلودگی: سیم پیچ هایی که تحت درمان خاصی قرار گرفته اند دارای خواص عالی ضد رطوبت و مقاوم در برابر خوردگی.

بر اساس این ویژگی ها، سناریوهای کاربردی ترانسفورماتورهای توزیع خشک ریخته گری رزین اپوکسی عبارتند از همچنین بسیار گسترده است.

برنامه

ساختمان های تجاری و غیرنظامی: ساختمان های بلند، مراکز خرید، بیمارستان ها، مدارس، داده ها مراکز و غیره
حمل و نقل عمومی و زیرساخت: فرودگاه ها، اسکله ها، ایستگاه های مترو، سکوهای نفتی، و غیره
تاسیسات صنعتی: کارگاه های کارخانه، تجهیزات ماشین آلات CNC و ... در مناطق با آتش بالا الزامات پیشگیری
میدان های انرژی جدید: انرژی خورشیدی، نیروی بادی و غیره سیستم های انرژی سبز

مشخصات استاندارد

1. مشخصات قابل اجرا: IEC 60076 / IEEE
2. ظرفیت نامی: تا 4000 KVA
3. ولتاژ اولیه: تا 35 کیلو ولت
4. ولتاژ ثانویه: 380/400/415V یا سفارشی
5. مواد سیم پیچ: مس / آلومینیوم
6. افزایش دما: 90 -100℃ یا سفارشی
7. روش خنک کننده: ONAN8. فرکانس: 50Hz/60Hz
9. ولتاژ شیرها: ± 5٪ / ± 2x2.5٪ یا سفارشی
10. گروه برداری: Dyn11 / Yyn0 / Yd11

کلاس عایق

ترانسفورماتور توزیع نوع خشک ریخته گری رزین اپوکسی دارای سه کلاس عایق کلی است. مشخصه اصلی از عایق برای تامین استحکام دی الکتریک و تحمل محدودیت های حرارتی خاص است. کلاس های عایق هستند

استاندارد اروپا (IEC 60076):

کلاس A: حداکثر دمای سیم پیچ 105 درجه سانتیگراد.
کلاس E: حداکثر دمای سیم پیچ 120 درجه سانتیگراد.
کلاس B: حداکثر دمای سیم پیچ 130 درجه سانتی گراد.
کلاس F: حداکثر دمای سیم پیچ 155 درجه سانتی گراد.
کلاس H: حداکثر دمای سیم پیچ 180 درجه سانتی گراد.
کلاس C: حداکثر دمای سیم پیچ 220 درجه سانتی گراد.

استاندارد آمریکایی (ANSI/IEEE C57.12.01):

کلاس 105: حداکثر دمای سیم پیچ 105 درجه سانتیگراد.
کلاس 150: حداکثر دمای سیم پیچ 150 درجه سانتی گراد.
کلاس 220: حداکثر دمای سیم پیچ 220 درجه سانتی گراد.

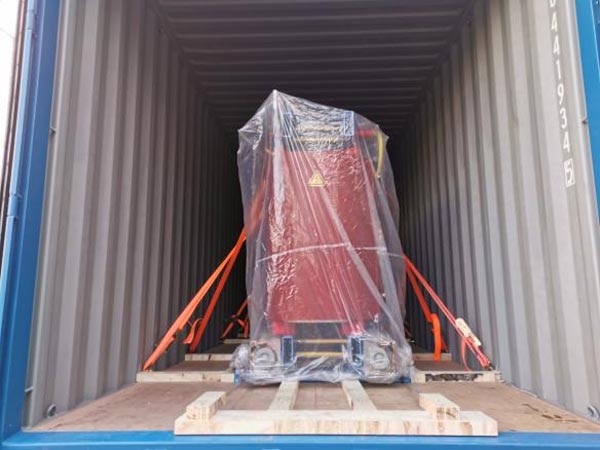

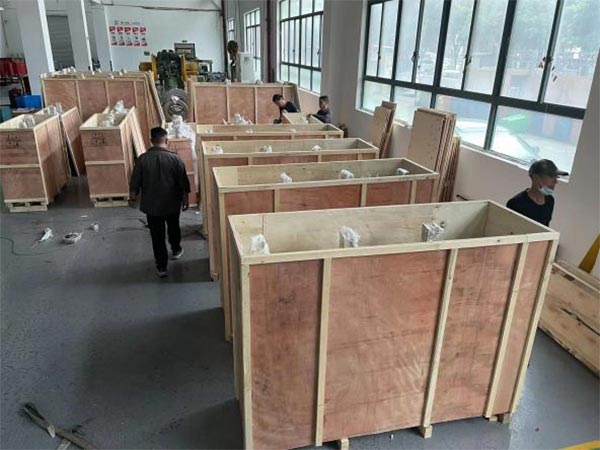

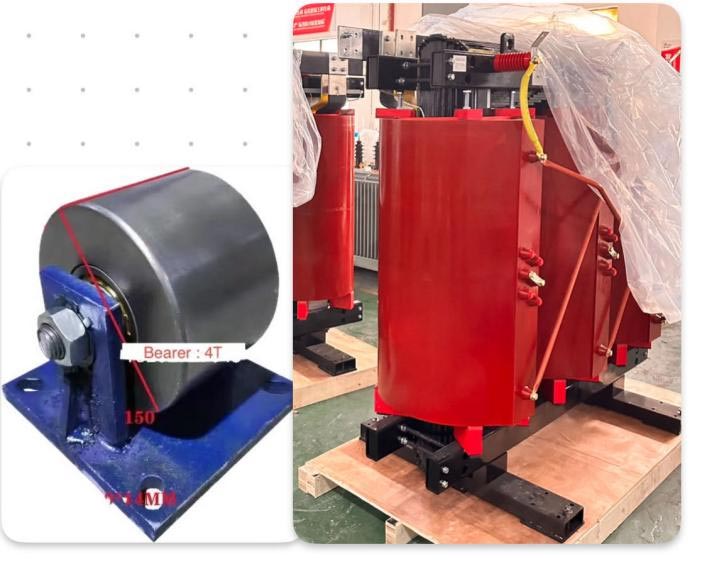

روش بسته بندی

لطفاً اطلاعات زیر را ارائه دهید و ما می توانیم خدمات بهتری ارائه دهیم.

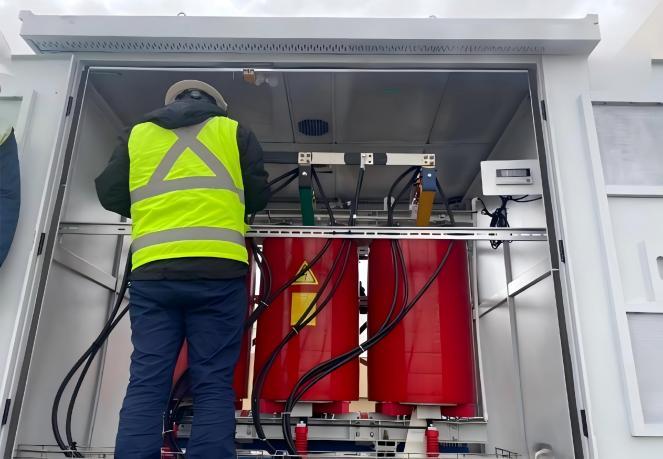

سناریوهای کاربردی محصول

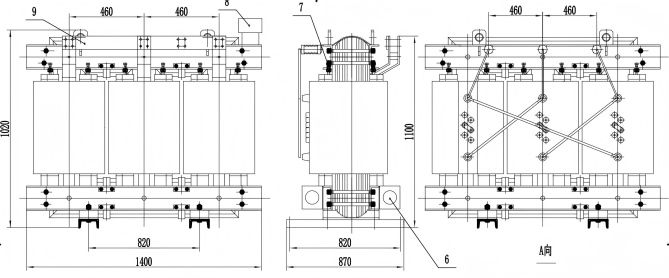

پارامترهای فنی محصول

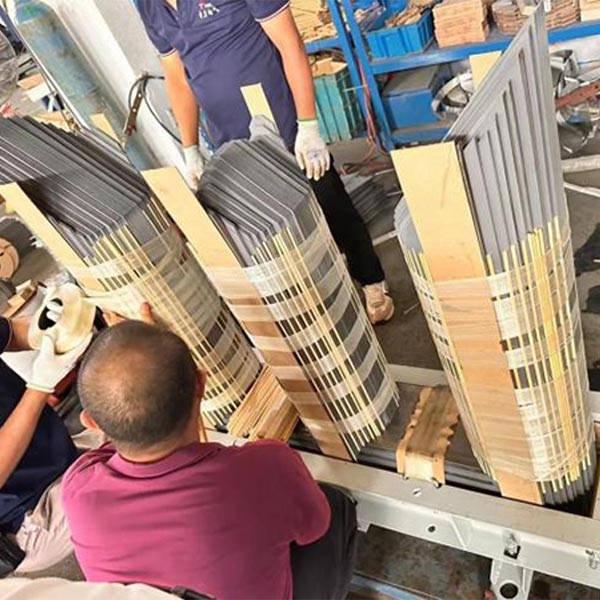

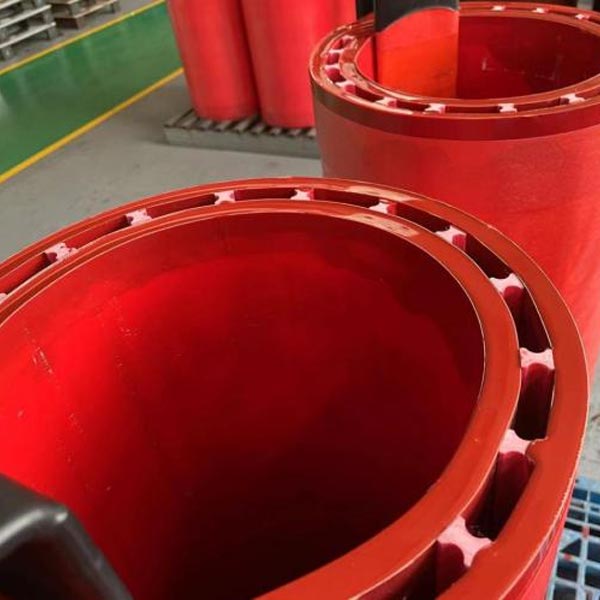

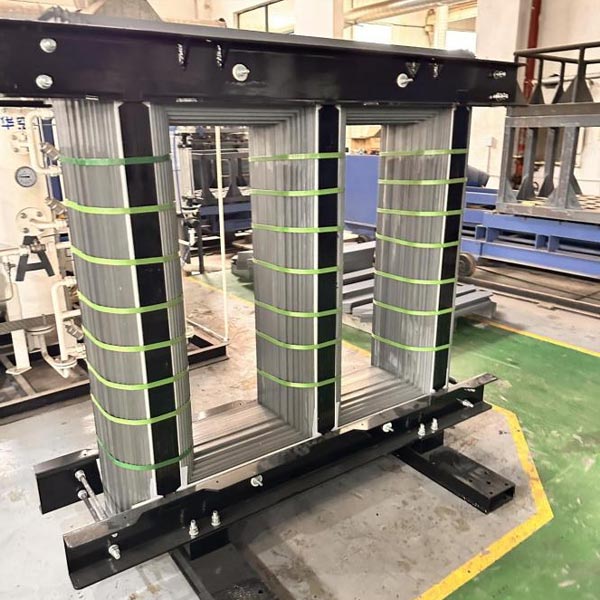

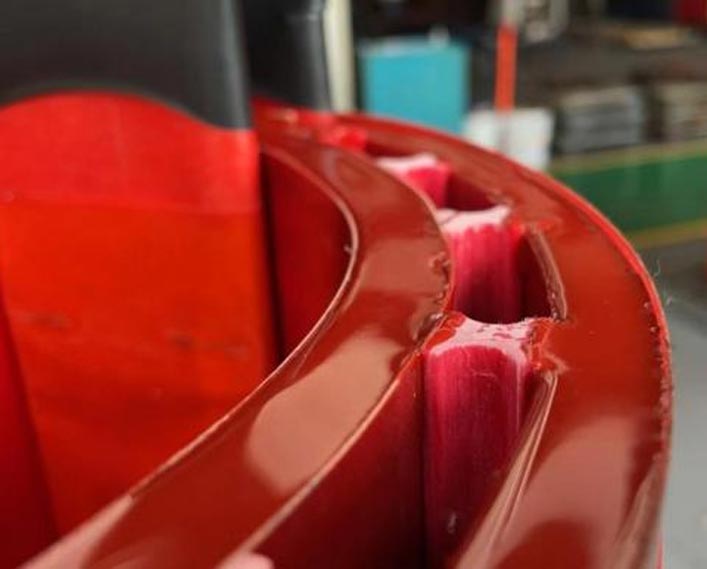

تولید

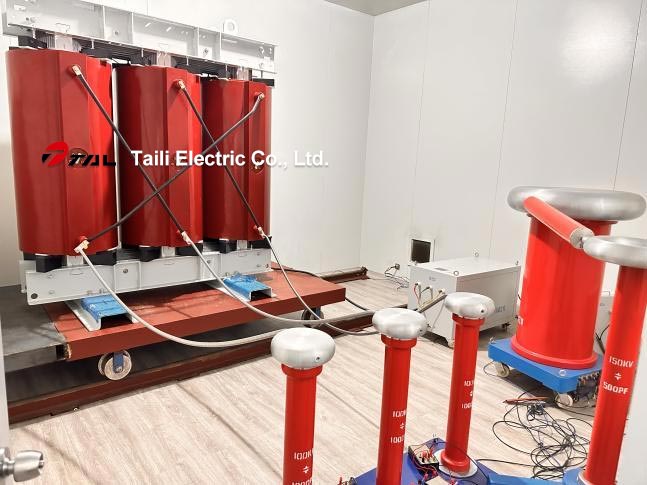

تست کنید

تست های معمول:

· اندازه گیری نسبت ولتاژ و بررسی تغییر مکان فاز
· تست مقاومت عایق
· اندازه گیری مقاومت سیم پیچ
· تست مقاومت ولتاژ
· القای تست تحمل بیش از حد ولتاژ
· اندازه گیری تلفات بدون بار و جریان مهیج
· اندازه گیری امپدانس اتصال کوتاه و تلفات بار
· اندازه گیری نسبت ولتاژ و بررسی تغییر مکان فاز
· تست مقاومت عایق
· اندازه گیری مقاومت سیم پیچ
· تست مقاومت ولتاژ
· القای تست تحمل بیش از حد ولتاژ
· اندازه گیری تلفات بدون بار و جریان مهیج
· اندازه گیری امپدانس اتصال کوتاه و تلفات بار

تست های تایپ

· تست ضربه نوری
· تست افزایش دما
