واحد اصلی حلقه 12 کیلوولت بدون SF6 هوا در مقابل جامد - کدام یک برای پروژه شما مناسب است؟

برای چندین دهه، هگزا فلوراید گوگرد (SF₆) گاز عایق برای تابلو برق متوسط ​​بوده است. قدرت دی الکتریک و توانایی خاموش کردن قوس آن فوق العاده است. اما وجود دارد یک صید:SF₆بیشترین است گاز گلخانه ای قوی شناخته شده است، با گرم شدن کره زمین پتانسیل (GWP) 23500 برابر بیشتر از CO₂در یک افق 100 ساله

برای پروژه هایی که توانایی پرداخت هزینه های SF را ندارند₆خطر نشتی، Taili Electric دو کامپکت با SF صفر ارائه می دهد₆، بدون SF6 سازگار با تعمیر و نگهداریحلقه واحد اصلیراه حل ها: کابینت هوا TLH-12 و کابینت عایق جامد TLG-12. هر دو متکی هستند قطع کننده های خلاء برای خاموش شدن قوس و حذف SF₆به طور کامل، اما آنها در ساختار و بهترین کاربردها متفاوت هستند.

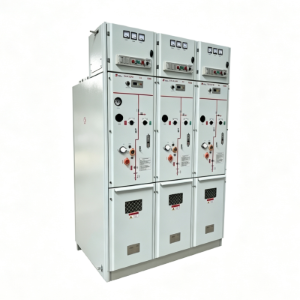

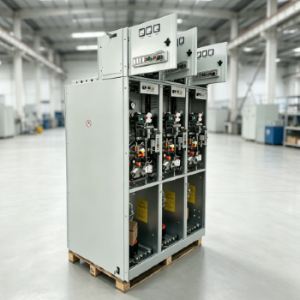

TLH-12: عایق هوای خشک/نیتروژن حلقه واحد اصلی

آنچه هست

مزایای کلیدی

• ضربه گلخانه ای صفر - اگر مخزن به طور تصادفی سوراخ شود یا ایجاد یک نشت میکروسکوپی، گاز فرار به سادگی هوای تمیز یا نیتروژن بدون جریمه محیطی، بدون تجهیزات بازیابی خاص.
• محفظه گاز بدون نیاز به تعمیر و نگهداری - مخزن جوش داده شده طراحی شده است برای آب بندی مادام العمر، بنابراین کنترل فشار معمولی و پر کردن مجدد انجام نمی شود مورد نیاز است.
• ردپای فشرده - کوچکتر از عایق هوای سنتی تابلو برق، که آن را برای ترانسفورماتورهای روی پد و فشرده مناسب می کند پست های ثانویه
• مقرون به صرفه - در بین دو SF₆گزینه های رایگان، TLH-12 قیمت ورودی کمتری را ارائه می دهد، مخصوصا برای سفارشات حجمی

چیزهایی که باید در نظر داشت

• هوای خشک / نیتروژن قدرت دی الکتریک کمتری نسبت به SF دارد₆. کیفیت جوشکاری مخزن و محافظ داخلی باید به شدت کنترل شود.
• برای تاسیسات در ارتفاع بالا (بالاتر از 1000 متر)، عایق فاصله ها باید دوباره بررسی شوند
•

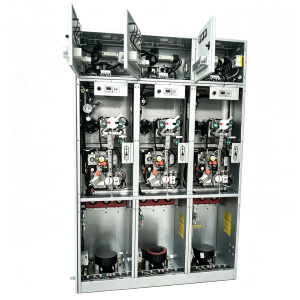

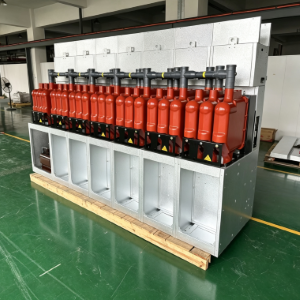

TLG-12: حلقه اصلی با عایق جامد واحد

آنچه هست

مزایای کلیدی

• خطر نشت صفر - محفظه گاز وجود ندارد، بنابراین وجود دارد به سادگی چیزی برای نشت وجود ندارد. این انتخاب نهایی زمانی است که پروژه باید انجام شود تضمین SF₆- رایگان عملیات در کل چرخه عمر
• مقاوم در برابر رطوبت و تراکم - جامد کپسوله سازی از قسمت های داخلی در برابر هوای مرطوب، مه نمک و سنگین محافظت می کند گرد و غبار بدون تشکیل شبنم داخلی، بدون ردیابی سطح.
• حداقل تعمیر و نگهداری - بدون جابجایی گاز، بدون فشار سنج، نه دریچه های پر کردن توجه معمول محدود به محافظ خارجی و نقاط اتصال
• بسیار فشرده - ماژول عایق جامد این امکان را می دهد ابعاد کابینت کوچکتر، که یک مزیت تعیین کننده در تنگ است اتاق های زیرزمینی یا پست های کانتینری.

چیزهایی که باید در نظر داشت

• فرآیند ریخته گری اپوکسی به دقت ساخت بالایی نیاز دارد - هر نقص خالی یا رابط می تواند بر قابلیت اطمینان طولانی مدت تأثیر بگذارد.
• تحت عملیات مداوم در دمای بالا، نیمه رسانا لایه محافظ باید به صورت دوره ای بازرسی شود.
• هزینه اولیه بالاتر از TLH-12 است، اما این اغلب است با هزینه های کمتر پشتیبانی سایت جبران می شود.

جدول مقایسه: TLH-12 در مقابل TLG-12 در یک نگاه

کدام SF₆- واحد اصلی حلقه رایگان باید انتخاب کنید؟

هر دو TLH-12 و TLG-12 کاملاً هستند مطابق با استانداردهای سری IEC 62271 است و می توان آن را به گونه ای OEM پیکربندی کرد. الزامات ولتاژ، حفاظت و اندازه گیری خاص پروژه.

TLH-12 را انتخاب کنید اگر:

• شما در حال تهیه مقادیر زیادی برای توزیع استاندارد هستید شبکه ها یا پست های کانتینری
• سایت فوق العاده نیست - دمای معمولی داخلی / بیرونی و رطوبت
• شما یک ورود مقرون به صرفه به SF می خواهید₆فناوری رایگان بدون به خطر انداختن عملکرد.
• شما می توانید یک بازرسی جزئی آب بندی را در طول سالانه بپذیرید تعمیر و نگهداری، و نیازی مطلق به حذف محتوی گاز وجود ندارد.

TLG-12 را انتخاب کنید اگر:

• نصب در یک محیط پرخطر - زیرزمینی است زیرزمین ها، مناطق مه نمکی ساحلی، یا شرایط متراکم شدن مداوم.
• بار بحرانی است (بیمارستان ها، مراکز داده، صنعتی کلیدی). فرآیندها) و قطعی های برنامه ریزی نشده غیرقابل قبول هستند.
• در مورد نشت گاز آرامش کامل می خواهید - بدون گاز، بدون نشت، بدون استثنا.
• بودجه فضایی بسیار کم است - هر سانتی متر عرض کابینت مهم است

چشم انداز دنیای واقعی: چه پروژه ای تیم ها می گویند

یک پروژه اخیر خورشیدی در خارج از کشور در فیلیپین هر دو گزینه را مقایسه کرد. تیم مهندسی TLH-12 را برای آن انتخاب کرد 64 نقطه توزیع در اطراف مزرعه خورشیدی به دلیل باز بودن سایت، تهویه مناسب، و شرکت محلی عایق هوای خشک را پذیرفت. برای سوئیچینگ داخلی ایستگاه داخل ساختمان اداری ساحلی، آنها TLG-12 را انتخاب کردند - زیرا غبار نمک و رطوبت بالا قبلاً باعث اختلال در ردیابی شده بود دنده معمولی عایق هوا

این رویکرد ترکیبی بیشتر می شود مشترک: از هر کدام استفاده کنیدحلقه واحد اصلیجایی که بیشترین ارزش را دارد.

TAILI Electric: شریک شما برای SF₆- توزیع رایگان

TAILI Electric هر دو TLH-12 هوای خشک را ارائه می دهد / واحد نیتروژن و واحد عایق جامد TLG‑12 به عنوان محصولات استاندارد، با سفارشی سازی انعطاف پذیر برای پروژه های صادراتی تمامی واحدها مونتاژ شده در کارخانه و قبل از تحویل به طور کامل تست شده است. تیم مهندسی ما می تواند به شما کمک کند:

• شرایط سایت را ارزیابی کنید و مناسب ترین حلقه اصلی را انتخاب کنید واحد
• ولتاژ، حفاظت و توان کمکی را با شبکه محلی تطبیق دهید کدها
• ارائه اسناد دو زبانه و پشتیبانی فنی از راه دور

برای بحث، همین امروز با تایلی الکتریک تماس بگیرید که SF₆- رایگانحلقه واحد اصلیبهترین تناسب با پروژه بعدی شما
