چرا برای پروژه‌های خورشیدی در آمریکای جنوبی، پست نصب شده روی اسکید را انتخاب کنید؟

TAILI Electric در طراحی سفارشی پیشرو بوده استپست نصب شده روی لغزشراه حل هایی برای پروژه های خورشیدی بین المللی، با ظرفیت های تا 3200 کیلو ولت آمپر. این مقاله به بررسی این موضوع می پردازد که چرا این طراحی قاب باز از KIOSK سنتی محصور شده و پست های فشرده، به ویژه در محیط های بیابانی پر تقاضا در آمریکای جنوبی، بهتر عمل می کند.

پست نصب شده روی اسکید چیست؟

پست اسکید یک واحد توزیع برق پیش ساخته است که در آن تمام اجزای اصلی - تابلو برق ولتاژ متوسط، ترانسفورماتور و تابلوهای توزیع ولتاژ پایین - بر روی یک قاب پایه فولادی یکپارچه شده اند.

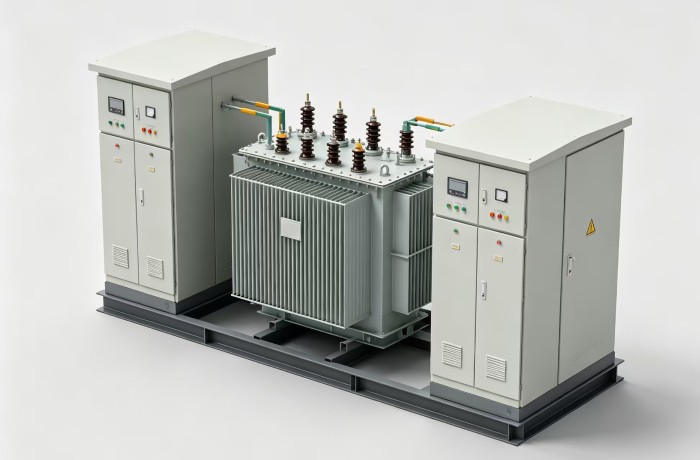

پست سفارشی نصب شده روی لغزش TAILI Electric دارای یک پیکربندی باز متمایز است: ترانسفورماتور غوطه ور در روغن در مرکز قرار دارد، با کابینت های مستقل ولتاژ بالا و ولتاژ/کمتر در دو طرف - همه روی یک اسکید فولادی یکپارچه نصب شده اند.

این فلسفه طراحی در تضاد کامل با KIOSK محصور یا پست های فشرده است، جایی که تمام تجهیزات در یک محفظه فلزی قرار می گیرند.

چرا طراحی فریم باز؟ سه مزیت کلیدی

1. اتلاف حرارت برتر در شرایط بیابانی

پروژه‌های خورشیدی در سرتاسر آمریکای جنوبی - از صحرای آتاکاما در شیلی تا دشت‌های مرتفع آرژانتین - با دماهای شدید و تشعشعات شدید خورشیدی روبرو هستند.

در یک پست نصب شده روی اسکید، رادیاتور ترانسفورماتور مستقیماً در معرض هوای محیط قرار می گیرد. این خنک کننده همرفت طبیعی ارائه می دهد:

بدون نیاز به فن های خنک کننده اضافی - حذف یک نقطه خرابی رایج بدون خطر گرمای بیش از حد داخلی که باعث کاهش رتبه ترانسفورماتور می شود عملکرد حرارتی مطلوب حتی در شرایط اوج ظهر

در مقابل، پست های KIOSK محصور گرما را در محفظه های فلزی خود به دام می اندازند. در محیط‌های بیابانی، دمای داخلی می‌تواند بسیار بالاتر از محیط باشد، و ترانسفورماتورها را مجبور می‌کند با ظرفیت کاهش‌یافته کار کنند - یک مصالحه پرهزینه برای هر مزرعه خورشیدی.

2. نصب و نگهداری ساده شده

راپست نصب شده روی لغزشکاملا سیم کشی شده و در کارخانه تست شده است. نصب در محل فقط به موارد زیر نیاز دارد:

اتصال کابل های خارجی قرار دادن دستگاه روی پایه آماده شده

طراحی ماژولار و باز به این معنی است که ترانسفورماتور و تابلو به طور مستقل در دسترس هستند. خدمه تعمیر و نگهداری می توانند اجزای جداگانه را بدون درگیری با درهای محفظه حجیم یا جداسازی کل ساختار سرویس کنند.

3. همسویی با استانداردهای شبکه محلی

این شاید قانع‌کننده‌ترین مزیت باشد: پست‌های اسکید-فریم باز به استانداردی واقعی برای پروژه‌های خورشیدی در سراسر آمریکای جنوبی تبدیل شده است.

کشورهایی از جمله:

شیلی

پرو

آرژانتین

هندوراس

ونزوئلا

...

به طور گسترده ای این پیکربندی را برای تاسیسات فتوولتائیک پذیرفته اند. تاسیسات محلی و اپراتورهای شبکه با طراحی، پروتکل های بازرسی و معیارهای پذیرش آشنا هستند. انتخاب یک پست نصب شده روی لغزش به طور قابل توجهی تایید اتصال به شبکه را ساده می کند

فرآیند

راه حل های Skid TAILI Electric: دو گزینه حمل و نقل

تحویل تجهیزات الکتریکی بزرگ به سایت های پروژه از راه دور در سراسر آمریکای جنوبی چالش های لجستیکی منحصر به فردی را به همراه دارد. TAILI Electric دو پیکربندی حمل و نقل را برای خود ارائه می دهدپست نصب شده روی لغزش، هر کدام برای مقیاس های مختلف پروژه و الزامات لجستیکی بهینه شده اند.

گزینه 1: لغزش یک تکه یکپارچه

ساختار: کابینت فشار قوی، ترانسفورماتور و کابینت ولتاژ پایین همگی روی یک پایه فولادی جوش داده می شوند. کلیه سیم کشی های داخلی در کارخانه تکمیل شده است.

مزایا: حداقل کار نصب در محل - رها کردن، اتصال، و انرژی دادن

موقعیت های ثابت تجهیزات، خطر جابجایی باسبارهای مسی داخلی یا کابل ها را در طول حمل و نقل اقیانوسی از بین می برد.

بالاترین قابلیت اطمینان برای برنامه های کاربردی حیاتی

بهترین مناسب برای: ظرفیت تا 800 کیلو ولت آمپر

جایی که مجموعه کامل را می توان به عنوان یک واحد حمل کرد.

توجه: هزینه های حمل و نقل بالاتر به دلیل ردپای کلی بزرگتر.

گزینه 2: پیچ و مهره از نوع اسکید

ساختار: پایه به سه بخش تقسیم می شود: بخش فشار قوی، بخش ترانسفورماتور و بخش ولتاژ پایین. تجهیزات بین بخش ها با استفاده از شینه های مسی انعطاف پذیر پیش ساخته یا کابل های انعطاف پذیر متصل می شوند.

واحدها به طور جداگانه در کارخانه بسته بندی می شوند و در جعبه های جداگانه ارسال می شوند. در محل، بخش ها به یکدیگر پیچ می شوند و اتصالات انعطاف پذیر پیش ساخته جفت می شوند.

1 مزایا: هر بخش در داخل یک کانتینر استاندارد 40 فوتی HQ قرار می گیرد - بدون نیاز به حمل و نقل بزرگ

2، کاهش قابل توجهی هزینه های حمل و نقل اقیانوس با برنامه ریزی قابل اطمینان تر کشتی

3، برای حمل و نقل جاده ای داخلی در چین نیازی به مجوز بزرگ نیست

4 حمل و نقل محلی انعطاف پذیرتر به محل پروژه نهایی

5- کاهش خطر آسیب - رادیاتورها و عایق های چینی بسته بندی محافظ اختصاصی دریافت می کنند

6، نکته مهم: فقط پایه به صورت مکانیکی تقسیم می شود. همه اتصالات الکتریکی از کانکتورهای انعطاف پذیر پیش ساخته استفاده می کنند که کار سیم کشی در محل را به حداقل ممکن می رساند.

الزامات رایج بسته بندی برای همه محموله ها

صرف نظر از اینکه کدام گزینه حمل و نقل انتخاب شده است، TAILI Electric از پروتکل های بسته بندی دقیق پیروی می کند:

1. محموله های یکپارچه: پایه باید با بلند کردن کانتینر و شلاق استاندارد جوش داده شود.

نقاط، با سیم طناب فولادی که تجهیزات داخل ظرف را محکم می کند

2، رادیاتورهای ترانسفورماتور و عایق های چینی: دریافت تخصصی ضد برخورد و

حفاظت از مه نمک / باران برای حمل و نقل اقیانوس

3، تابلو برق فشار قوی و کم: کاملاً در پلاستیک برای ضد آب و گرد و غبار مهر و موم شده است.

محافظت در هنگام حمل و نقل و ذخیره سازی سایت

سناریوهای کاربردی

راه‌حل‌های سفارشی پست نصب شده روی لغزش TAILI Electric در برنامه‌های مختلف به کار گرفته می‌شوند: مزارع خورشیدی فتوولتائیک (کاربرد اصلی) اکثر واحدهای پست نصب شده روی لغزش TAILI به عنوان ترانسفورماتورهای افزایش دهنده نیروگاه‌های PV خورشیدی عمل می‌کنند. تنظیمات معمولی عبارتند از:

پروژه های معدنی و صنعتی

فراتر از انرژی خورشیدی، پست نصب شده روی لغزش نیز به طور گسترده در عملیات معدنکاری در سراسر شیلی و پرو، و همچنین تأسیسات صنعتی عمومی که نیاز به توزیع قابل اعتماد و سریع برق دارند، استفاده می شود.

نتیجه گیری

پست نصب شده بر روی اسکید موقعیت خود را به عنوان راه حل ترجیحی برای پروژه های خورشیدی در سراسر آمریکای جنوبی از طریق ترکیبی از مزایای عملی به دست آورده است:

1، اتلاف حرارت عالی در محیط های بیابانی-بدون فن خنک کننده، بدون درجه بندی

2، نصب و نگهداری ساده - اجزای سیم‌کشی شده در کارخانه و به‌طور مستقل در دسترس

3، همراستایی با استانداردهای شبکه محلی - تأییدیه‌های ساده‌تر، راه‌اندازی سریع‌تر پروژه

4، گزینه های حمل و نقل انعطاف پذیر - یک تکه برای پروژه های کوچکتر، نوع تقسیم شده برای تاسیسات بزرگتر با محدودیت های لجستیکی

TAILI Electric سال ها تجربه در طراحی و ساخت راه حل های سفارشی پست های نصب شده روی اسکیت برای بازارهای بین المللی به ارمغان می آورد. TAILI با ظرفیت‌های تا 3200 کیلوولت آمپر و تنظیمات ولتاژ متناسب با نیازهای کشور خاص، توزیع برق کلید در دست را ارائه می‌کند که در چالش‌برانگیزترین محیط‌های جهان به طور قابل اعتمادی عمل می‌کند.

برای پروژه خورشیدی بعدی خود در آمریکای جنوبی، راه حلی را انتخاب کنید که شرکت های برق محلی به آن اعتماد دارند – آن را انتخاب کنیدپست نصب شده روی لغزشاز TAILI Electric.
