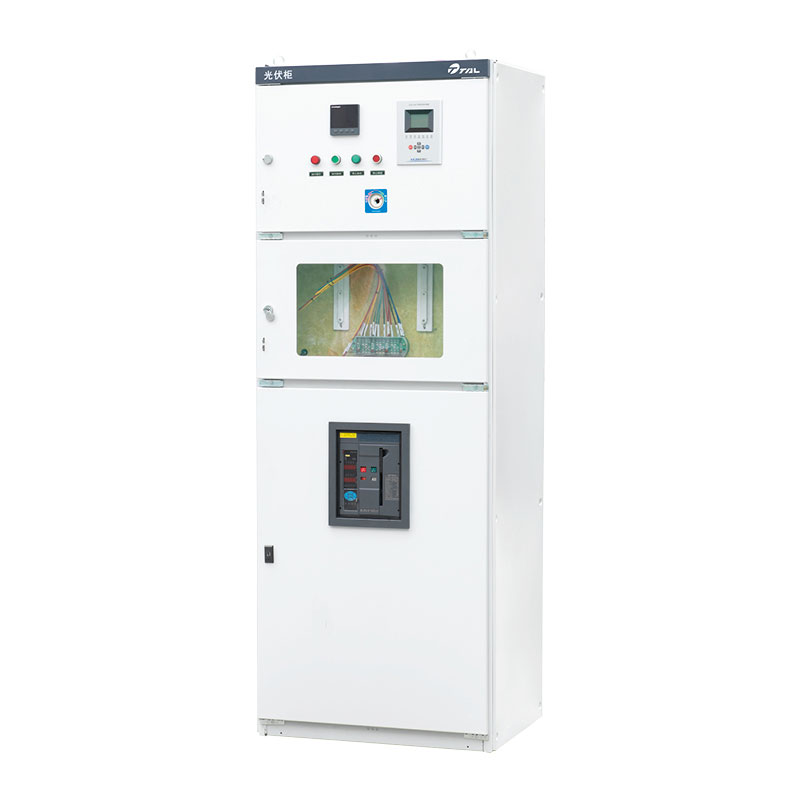

کابینت ولتاژ پایین متصل به شبکه فتوولتائیک

کابینت ولتاژ پایین متصل به شبکه فتوولتائیک ارائه شده توسط کارخانه تایلی، انرژی الکتریکی خروجی را توسط اینورتر فتوولتائیک جمع آوری می کند و وظیفه انتقال ایمن آن به بارها و شبکه برق را بر عهده دارد. در عین حال، عملکردهای حفاظتی، نظارتی و برنامه ریزی جامعی دارد.

توابع اصلی

کابینت ولتاژ پایین متصل به شبکه فتوولتائیک به هیچ وجه یک "جعبه اتصال" ساده نیست. را انجام می دهد توابع کلیدی زیر:

1. جمع آوری و توزیع برق

· مجموعه: خروجی جریان متناوب از چندین اینورتر فتوولتائیک را در یک یا چند اصلی ترکیب کنید مدارهایی برای افزایش راندمان انتقال

· توزیع: توان جمع آوری شده را بطور منطقی به بارهای محلی (برای استفاده خود کاربران) اختصاص داده و برق باقی مانده به شبکه

2. نقطه اتصال به شبکه

· این نقطه مرز قانونی بین سیستم فتوولتائیک و شبکه است. شرکت های گرید معمولا نیاز دارند اندازه گیری و نظارت در این نقطه برای اطمینان از اینکه سیستم فتوولتائیک اثرات نامطلوبی بر روی ندارد شبکه

3. توابع حفاظتی جامع

· حفاظت در برابر اضافه بار و اتصال کوتاه: برای جلوگیری از آسیب رساندن جریان بیش از حد به تجهیزات، از قطع کننده های مدار استفاده کنید یا ایجاد آتش سوزی

· حفاظت ضد جریان معکوس (در صورت نیاز): زمانی که تولید برق از بار مصرف برق بیشتر شود، جلوگیری از برگشت برق به ترانسفورماتور سطح بالا (در برخی از برنامه ها ممنوع است).

· حفاظت از اثر ضد جزیره ای: این عملکرد ایمنی اصلی سیستم متصل به شبکه است. هنگامی که شبکه است با خاموش شدن برق، لازم است به سرعت سیستم فتوولتائیک را از شبکه جدا کنید تا از فتوولتائیک جلوگیری شود. برق از انتقال به خطوط برق، ایمنی پرسنل تعمیر و نگهداری شبکه برق را به خطر می اندازد. اگرچه خود اینورتر این عملکرد را دارد، اما معمولاً از کابینت توزیع به عنوان محافظت پشتیبان استفاده می شود.

· حفاظت بیش از / کمتر از ولتاژ، بیش از / کمتر از فرکانس: پارامترهای شبکه را نظارت کنید. هنگامی که یک ناهنجاری تشخیص داده شد، اقدام کنید بلافاصله برای محافظت از تجهیزات و شبکه.

· حفاظت از نوسانات: از ضربه های اضافه ولتاژ مانند صاعقه و آسیب رساندن به اینورترهای گران قیمت و سایر موارد جلوگیری کنید. تجهیزات

4. نظارت و اندازه گیری

· کنتورهای هوشمند: نصب کنتورهای دو طرفه برای اندازه گیری دقیق توان تولید شده توسط فتوولتائیک، توان به شبکه تغذیه می شود و نیرویی که از شبکه گرفته می شود. اینها مبنای تسویه قبوض برق هستند.

· دستگاه های مانیتورینگ: پارامترهای مانیتور مانند ولتاژ، جریان، توان، تولید برق، ضریب توان به صورت واقعی زمان از طریق ترانسفورماتورهای جریان/ولتاژ، متر برق و غیره

5. سوئیچینگ و کنترل

· کلیدهای قطع، کنتاکتورها و غیره را برای تسهیل اتصال و قطع و وصل دستی یا خودکار فراهم کنید عملیات، تسهیل نگهداری و تعمیر تجهیزات.

لطفاً اطلاعات زیر را ارائه دهید و ما می توانیم خدمات بهتری ارائه دهیم.

به منظور سهولت ارتباط بهتر و سفارش دقیق، لطفا نمودار تک خطی را در اختیار ما قرار دهید سیستم فتوولتائیک شما
