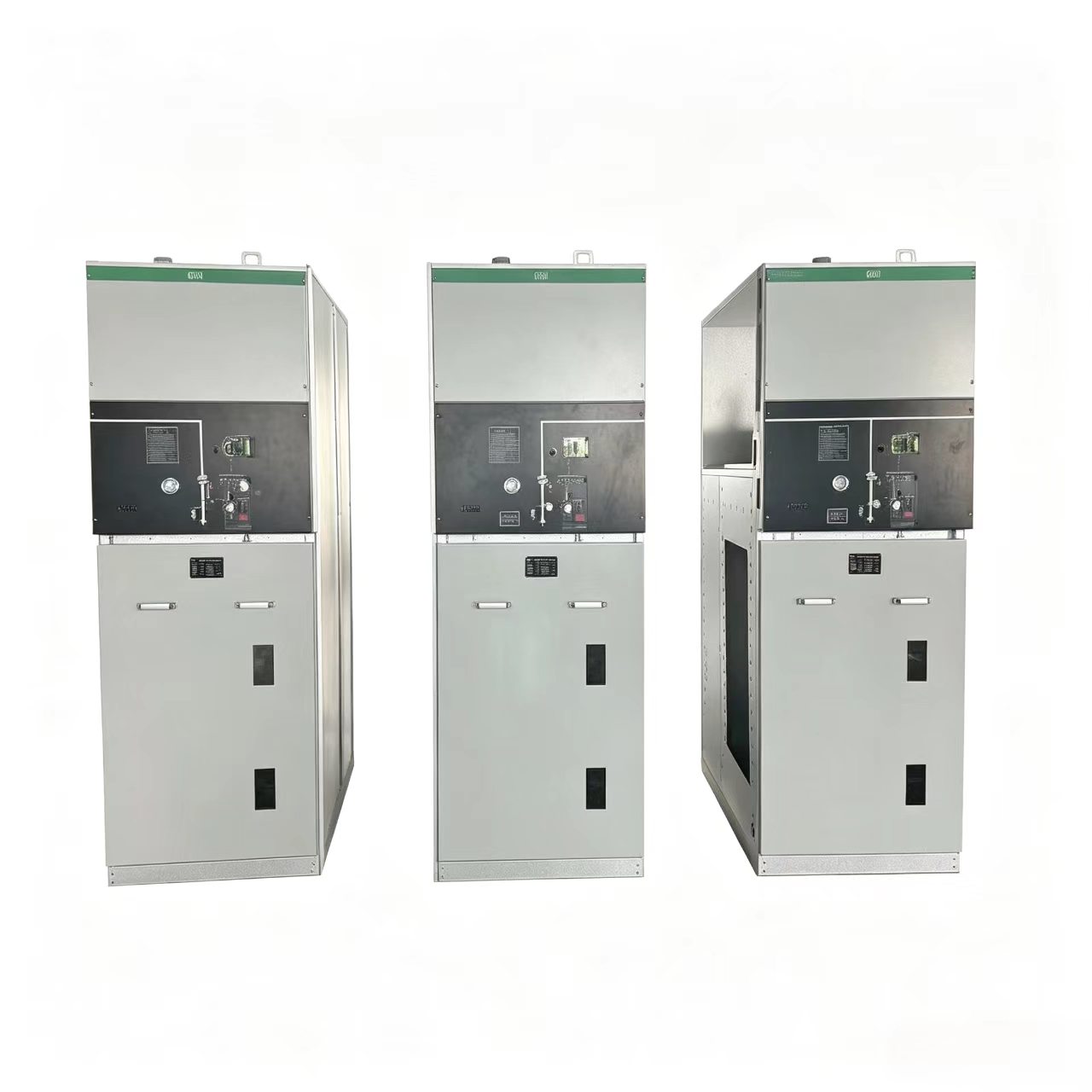

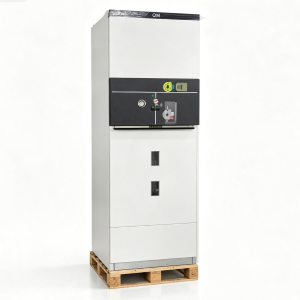

کلید 24 کیلو ولت عایق گاز نیمه عایق (GIS)

تابلو برق نیمه عایق 24 کیلوولت TaiLi (که از این پس به عنوان "این تابلو" نامیده می شود) یک تابلو برق محصور شده با عایق SF6 فشرده است که برای سیستم های توزیع برق با ولتاژ متوسط ​​24 کیلو ولت طراحی شده است. این تابلو برق 24 کیلو ولت، 630 آمپر و 50/60 هرتز رتبه بندی شده است و

تولید شده در انطباق دقیق با استانداردهای GB و IEC. این تابلو برای واحدهای اصلی رینگ، پست‌های فرعی، تاسیسات صنعتی، ساختمان‌های تجاری و پروژه‌های انرژی‌های تجدیدپذیر مناسب است.

ویژگی های کلیدی

• مخزن کاملاً مهر و موم شده استیل ضد زنگ - تابلوی نیمه عایق 24 کیلو ولتی TaiLi دارای یک مخزن کاملاً مهر و موم شده از جنس استنلس استیل ساخته شده از صفحات فولادی ضد زنگ با ضخامت 3 تا 5 میلی متر است که توسط دستگاه های جوشکاری روباتیک جوش داده شده است تا از حداقل تغییر شکل و سفتی عالی در برابر گاز اطمینان حاصل شود. تمام قطعات برقی و دستگاه های سوئیچینگ تابلو برق 24 کیلوولت TaiLi Electric نیمه عایق در داخل این مخزن قرار دارند که با گاز SF6 به عنوان عایق و به عنوان رسانه خاموش کننده قوس پر شده است. این طراحی تضمین می کند که تابلوی نیمه عایق 24 کیلوولت TaiLi Electric تحت تأثیر شرایط محیطی خارجی مانند رطوبت، گرد و غبار و آلودگی قرار نگیرد.
• سطح حفاظت بالا - مخزن مهر و موم شده تابلو برق 24 کیلو ولتی TaiLi Electric دارای رتبه حفاظتی IP67 است که به این تابلو امکان می دهد حتی در شرایط غوطه وری موقت در آب به طور قابل اعتماد کار کند. محفظه بیرونی تابلوی نیمه عایق 24 کیلوولت TaiLi Electric دارای رتبه IP4X است.
• سوئیچ سه حالته شکستن بار - تابلو برق 24 کیلو ولتی نیمه عایق TaiLi مجهز به سوئیچ شکست بار سه حالته (بسته/باز/زمین) جوش داده شده در داخل مخزن فولادی ضد زنگ پر شده با SF6 است. مکانیسم سوئیچ تابلو برق 24 کیلو ولتی نیمه عایق TaiLi Electric دارای مواد مقاوم در برابر خوردگی و یاتاقان های خود روان شونده است که از تلاش کم، قابلیت اطمینان بالا و عمر مفید طولانی اطمینان می دهد.
• طراحی ماژولار و توسعه پذیر – تابلوی نیمه عایق 24 کیلو ولتی TaiLi از یک پیکربندی واحد مدولار استفاده می کند که امکان ترکیب و انبساط انعطاف پذیر را بدون نیاز به جابجایی گاز در طول مونتاژ فراهم می کند. تابلو برق 24 کیلو ولتی نیمه عایق TaiLi در هر دو پیکربندی ثابت و قابل توسعه موجود است و نیازهای پست های مختلف را برای راه حل های تابلو برق فشرده برآورده می کند.
• اینترلاک مکانیکی جامع – تابلو برق 24 کیلو ولتی TaiLi دارای یک سیستم کاملاً قفل مکانیکی پنج پیشگیری است که از خطاهای عملیاتی جلوگیری می کند و ایمنی پرسنل را تضمین می کند.
• Smart-Ready – تابلوی نیمه عایق 24 کیلوولت TaiLi Electric را می توان با مکانیزم های موتوری، ترانسفورماتورهای ولتاژ و ترمینال های اتوماسیون توزیع مجهز کرد تا قابلیت های نظارت و کنترل از راه دور را فعال کند.

مشخصات فنی

برنامه های کاربردی

تابلو برق نیمه عایق 24 کیلوولت TaiLi به طور گسترده در بخش های مختلف صنعت برق استفاده می شود:

• واحدهای اصلی حلقه - به عنوان یک جزء اصلی در شبکه های حلقه 24 کیلوولت برای توزیع برق شهری و روستایی.
• پست های ثانویه - برای راه حل های فشرده و بدون نیاز به تعمیر و نگهداری در پست های کوچک تا متوسط.
• تأسیسات صنعتی – توزیع برق در کارخانه ها، معادن و کارخانه های تولیدی.
• ساختمان‌های تجاری – برای مراکز خرید، بیمارستان‌ها، اماکن ورزشی و ساختمان‌های بلند.
• زیرساخت - فرودگاه ها، سیستم های مترو، راه آهن و تونل ها.
• انرژی های تجدیدپذیر - مزارع بادی و نیروگاه های فتوولتائیک.
• پست های زیرزمینی و روی پد - مناسب برای محوطه های بیرونی یا تاسیسات نیمه زیرزمینی.

سوالات متداول

Q1: نرخ نشت گاز SF6 معمولی این تابلو برق چقدر است؟

A: نرخ نشت سالانه SF6 تابلو برق نیمه عایق 24 کیلوولت TaiLi Electric ≤0.1٪ است. مخزن مهر و موم شده توسط دستگاه های جوش رباتیک جوش داده می شود تا از گاز تنگی عالی اطمینان حاصل شود و طراحی آن نشتی را برای بیش از 30 سال تضمین نمی کند.

Q2: اگر فشار SF6 کاهش یابد یا نشت گاز تشخیص داده شود، چه کاری باید انجام دهم؟

پاسخ: اگر مانیتور چگالی SF6 فشار کم را نشان داد یا زنگ هشدار ایجاد شده است، فوراً عملیات را متوقف کنید، منبع نشتی را شناسایی کنید، نقطه نشتی را تعمیر کنید و تابلو را با گاز SF6 تا فشار مشخص شده دوباره پر کنید. بازرسی منظم گیج فشار گاز و رله چگالی توصیه می شود.

Q3: آیا این تابلو به تعمیر و نگهداری منظم نیاز دارد؟

پاسخ: خیر. تابلوی نیمه عایق 24 کیلوولت TaiLi Electric به عنوان محصولی بدون نیاز به تعمیر و نگهداری طراحی شده است. مخزن کاملاً آب بندی شده استیل ضد زنگ از تماس بین گاز عایق و محیط خارجی جلوگیری می کند و نیازی به بازرسی های دوره ای، نمونه گیری گاز یا بازسازی در طول عمر محصول را از بین می برد.
